How to ラズパイ専用ディスプレイの接続

ラズパイ専用ディスプレイの接続

7
STEPS
TOOLS
\u30d5\u30e9\u30c3\u30c8\u30b1\u30fc\u30d6\u30eb\u306f\u91d1\u5c5e\u7aef\u5b50\u304c\u624b\u524d\u306b\u306a\u308b\u5411\u304d\u306b\u5dee\u3057\u8fbc\u307f\u307e\u3059\u3002\u96fb\u6e90\u3092\u30e9\u30ba\u30d1\u30a4\u304b\u3089\u4f9b\u7d66\u3059\u308b\u5834\u5408\u306f\u3001\u53f3\u4e0b\u306e\u30d4\u30f3\u306eGND\u3068\u96fb\u6e90\uff085V\uff09\u306b\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\uff08\u30e1\u30b9\u30e1\u30b9\uff09\u3092\u63a5\u7d9a\u3057\u307e\u3059\u3002

フラットケーブルは金属端子が手前になる向きに差し込みます。電源をラズパイから供給する場合は、右下のピンのGNDと電源(5V)にジャンパーケーブル(メスメス)を接続します。

\u30e9\u30ba\u30d1\u30a4\u5074\u306e\u30d5\u30e9\u30c3\u30c8\u30b1\u30fc\u30d6\u30eb\u3082\u3001\u91d1\u5c5e\u7aef\u5b50\u306e\u5411\u304d\u306b\u6ce8\u610f\u3057\u307e\u3057\u3087\u3046\u3002\u30c7\u30a3\u30b9\u30d7\u30ec\u30a4\u306e\u96fb\u6e90\u3092\u3053\u3053\u304b\u3089\u3068\u308b\u5834\u5408\u306f\u3001\u4e0a\u6bb5\u5de6\u7aef\u306e5V\u30683\u3064\u3081\u306eGND\u306b\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\u3092\u63a5\u7d9a\u3057\u307e\u3059\u3002

ラズパイ側のフラットケーブルも、金属端子の向きに注意しましょう。ディスプレイの電源をここからとる場合は、上段左端の5Vと3つめのGNDにジャンパーケーブルを接続します。

\u30e9\u30ba\u30d1\u30a4\u306eGPIO\u306e\u914d\u7f6e\u3092\u78ba\u8a8d\u3057\u3066\u304a\u304d\u307e\u3057\u3087\u3046\u3002

ラズパイのGPIOの配置を確認しておきましょう。

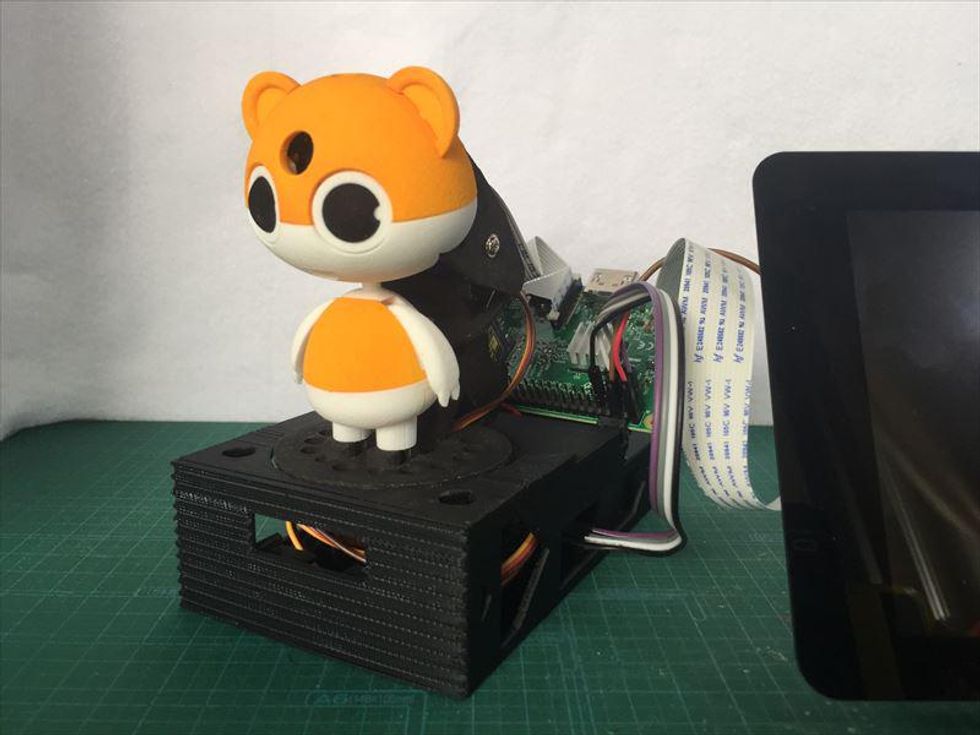

ラズパイ専用Displayがつながりました。
