How to ベゼリー pi と超音波距離センサー

ベゼリー Pi と超音波距離センサー

STEPS
TOOLS

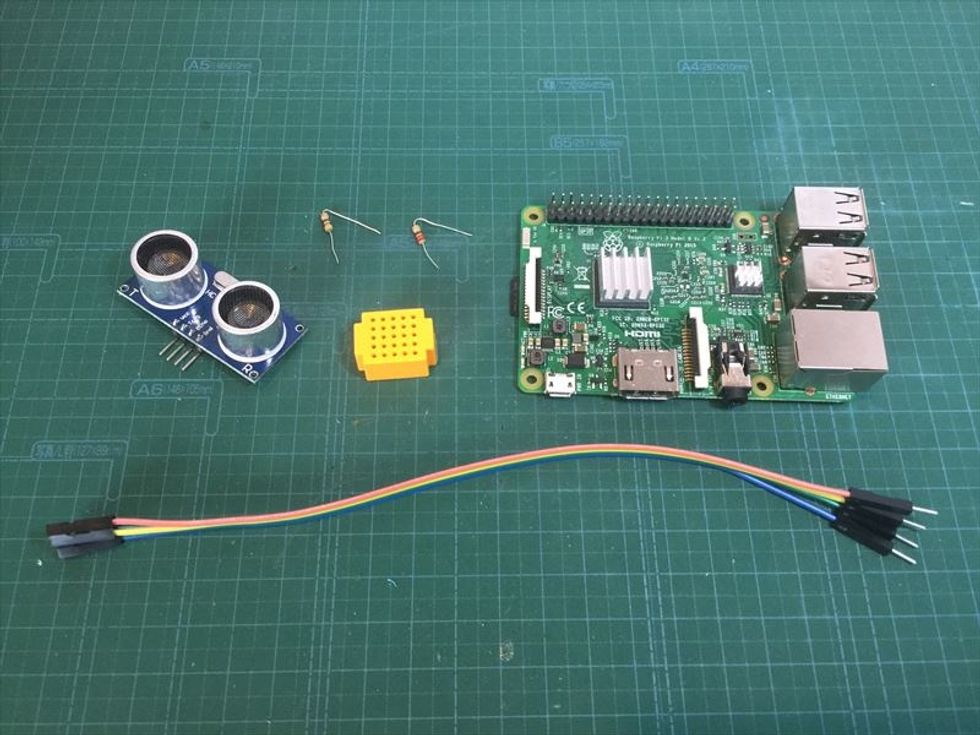

\u8d85\u97f3\u6ce2\u8ddd\u96e2\u30bb\u30f3\u30b5\u30fcHC-SR04\u3001\u62b5\u6297\uff08470\u03a9\u3001220\u03a9)\u3001\u5c0f\u578b\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u3001\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\uff0820cm, \u30aa\u30b9\u30fb\u30e1\u30b9\uff09\u00d7\uff14\u3092\u7528\u610f\u3057\u3066\u304f\u3060\u3055\u3044\u3002

超音波距離センサーHC-SR04、抵抗(470Ω、220Ω)、小型ブレッドボード、ジャンパーケーブル(20cm, オス・メス)×4を用意してください。

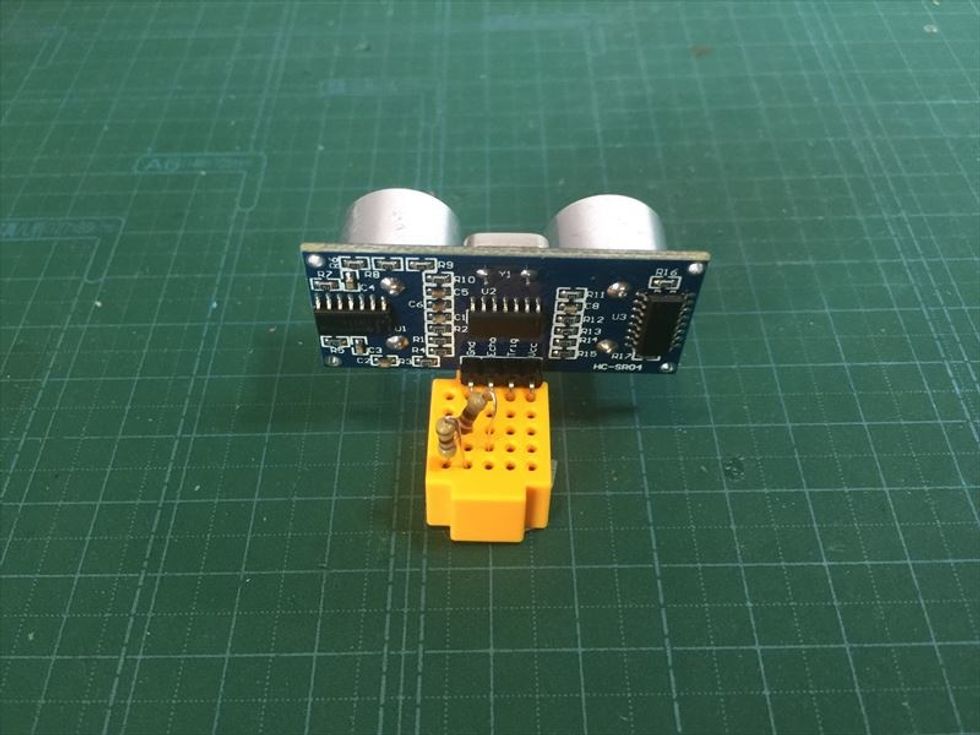

HC-SR04\u3092\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u306b\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002\uff12\u3064\u306e\u62b5\u6297\u306e\u7247\u5074\u3092\u540c\u3058\u5217\u306b\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002\u3082\u3046\u7247\u5074\u306f470\u03a9\u3092Gnd\u3001220\u03a9\u3092Echo\u306b\u3064\u306a\u304c\u308b\u3088\u3046\u306b\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002

HC-SR04をブレッドボードに刺してください。2つの抵抗の片側を同じ列に刺してください。もう片側は470ΩをGnd、220ΩをEchoにつながるように刺してください。

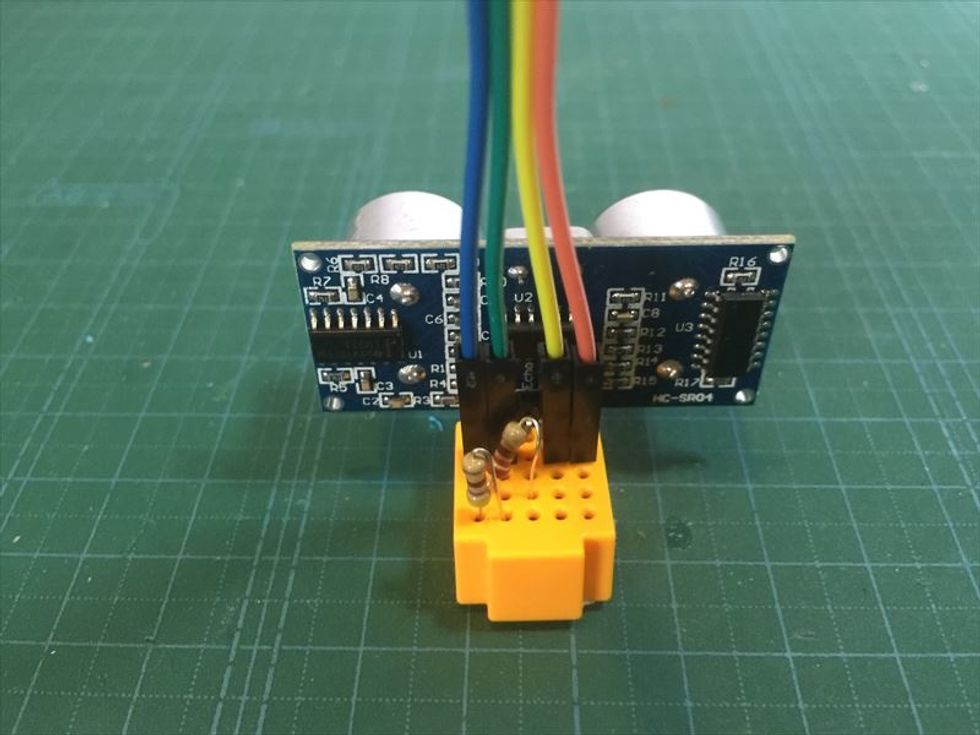

\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u306b\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\uff08\u30aa\u30b9\uff09\u3092\uff14\u672c\u3001Echo\u4ee5\u5916\u306e\u5217\u306b\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002

ブレッドボードにジャンパーケーブル(オス)を4本、Echo以外の列に刺してください。

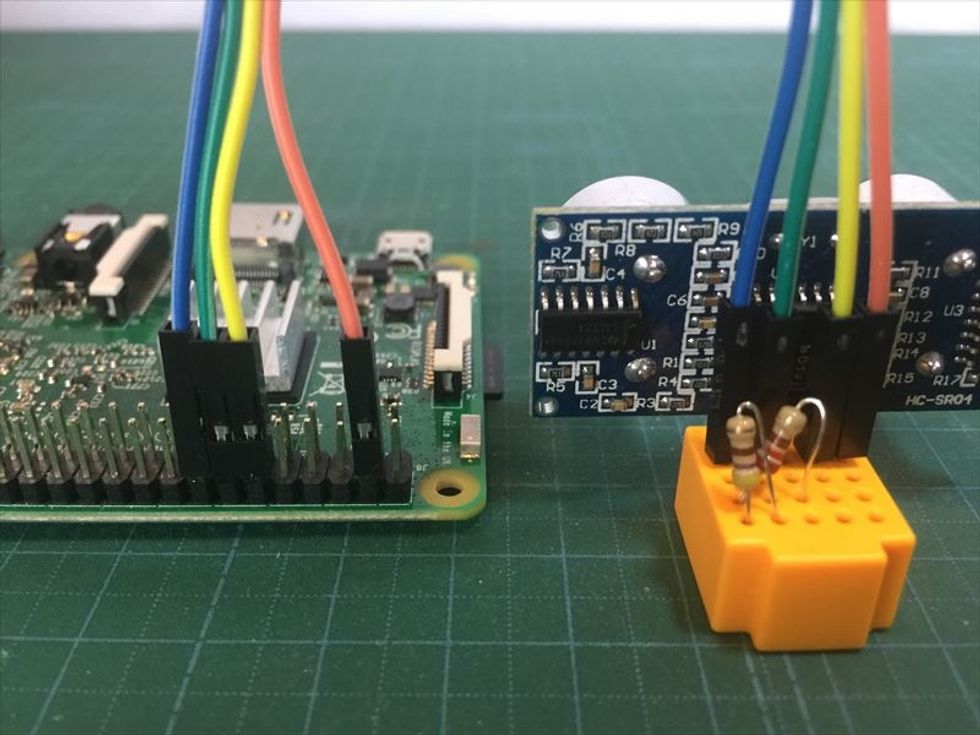

\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\uff08\u30e1\u30b9\u5074\uff09\u3092Raspberry Pi\u306b\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002HC SR-04\u306eVcc\u3092\u30e9\u30ba\u30d1\u30a4\u306e5V\u3001Gnd\u306fGround\u3001Echo\u3068Trigger\u306f\u305d\u308c\u305e\u308cGPIO 18\u3068GPIO 23\u306b\u3064\u306a\u3052\u3066\u304f\u3060\u3055\u3044\u3002

ジャンパーケーブル(メス側)をRaspberry Piに刺してください。HC SR-04のVccをラズパイの5V、GndはGround、EchoとTriggerはそれぞれGPIO 18とGPIO 23につなげてください。

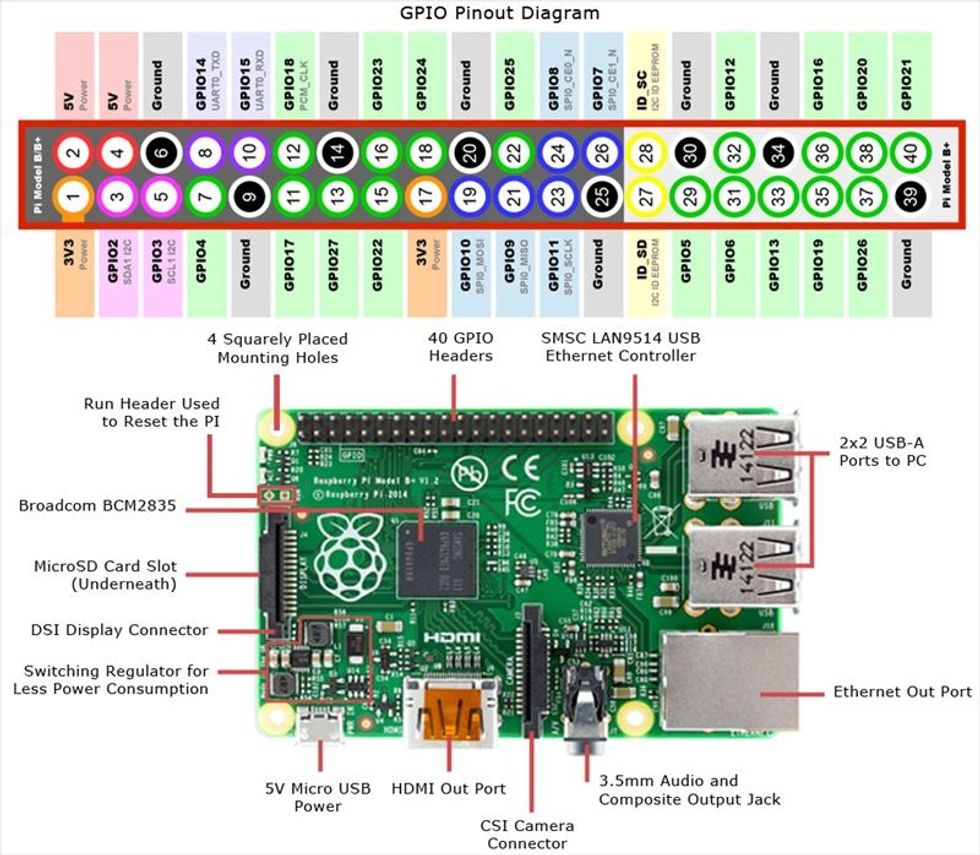

\u6b63\u3057\u3044\u30d4\u30f3\u306b\u3064\u306a\u304c\u3063\u3066\u3044\u308b\u304b\u78ba\u8a8d\u3057\u3066\u304f\u3060\u3055\u3044\u3002

正しいピンにつながっているか確認してください。

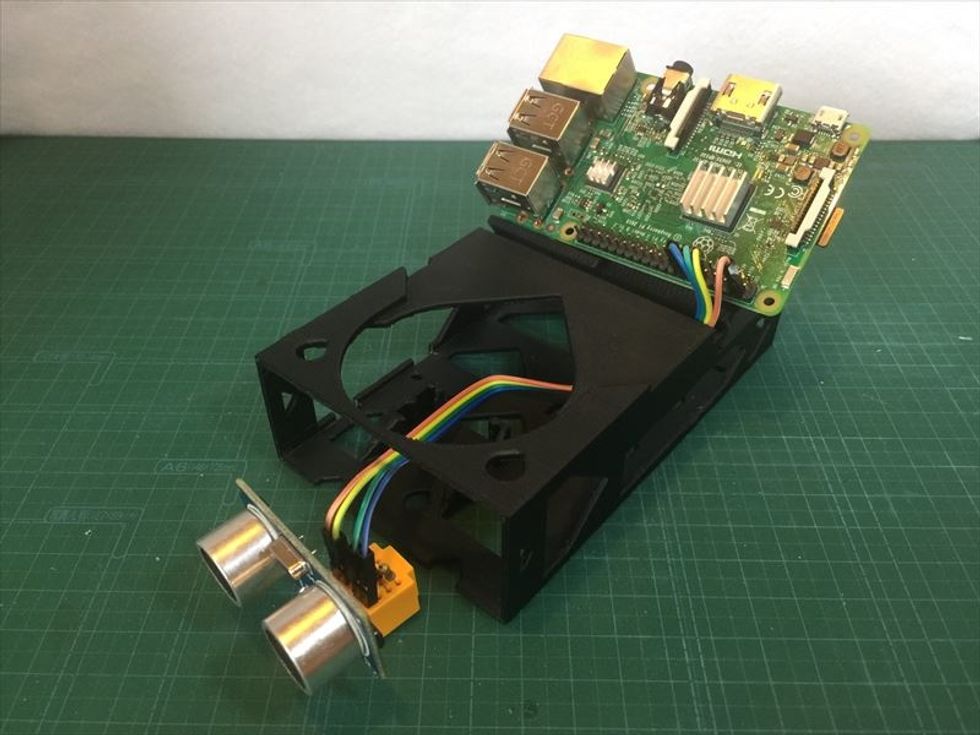

HC SR04\u3092\u53f0\u5ea7\u306e\u4e2d\u3092\u304f\u3050\u3089\u305b\u307e\u3059\u3002\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u306e\u88cf\u306b\u3067\u3063\u3071\u308a\u304c\u3042\u308b\u5834\u5408\u306f\u30cb\u30c3\u30d1\u30fc\u306a\u3069\u3067\u5207\u3063\u3066\u304f\u3060\u3055\u3044\u3002

HC SR04を台座の中をくぐらせます。ブレッドボードの裏にでっぱりがある場合はニッパーなどで切ってください。

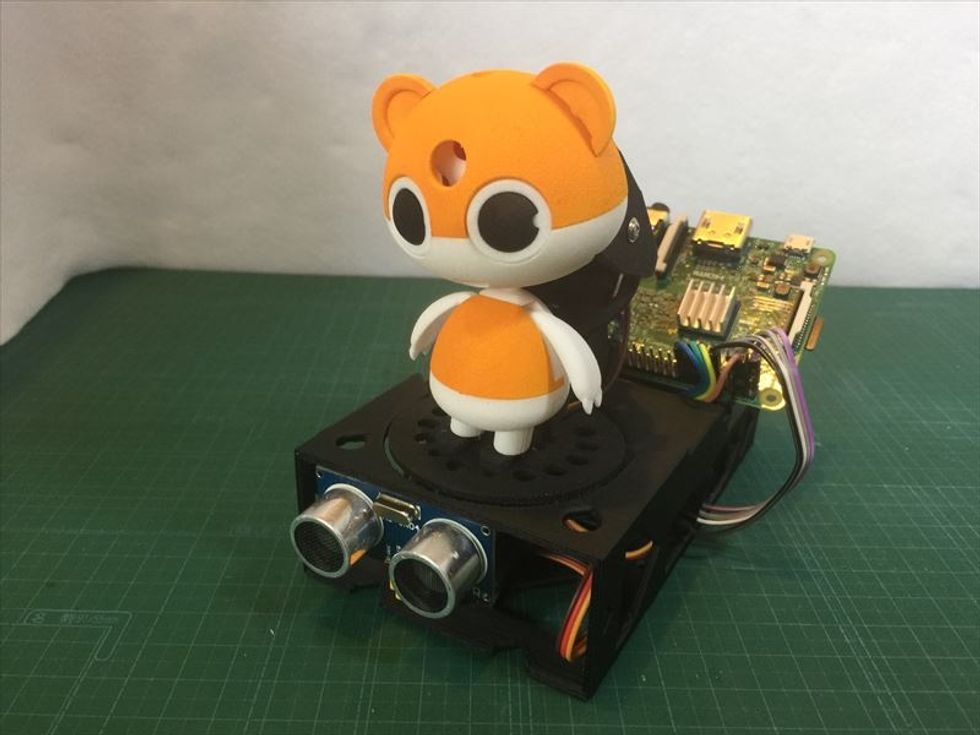

ベゼリーを乗せたら完成です。お疲れ様でした。
