How to ベゼリー pi の額にledを仕込んでみる

ベゼリー Pi の額にLEDを仕込んでみる

11
STEPS
TOOLS
\u30ad\u30c3\u30c8\u306b\u4ed8\u5c5e\u3057\u3066\u3044\u308b\uff2c\uff25\uff24\u56fa\u5b9a\u30d7\u30ec\u30fc\u30c8\u306e\u307b\u304b\u3001\u5c0f\u578b\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u3001\uff2c\uff25\uff24\uff08\u76f4\u5f845mm\uff09\u3001\u62b5\u6297\uff08470\u03a9)\u3001\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\uff08\u30aa\u30b9\u30e1\u30b9 \u9577\u305515cm\u3050\u3089\u3044\uff09\uff12\u672c\u3092\u7528\u610f\u3057\u3066\u304f\u3060\u3055\u3044\u3002

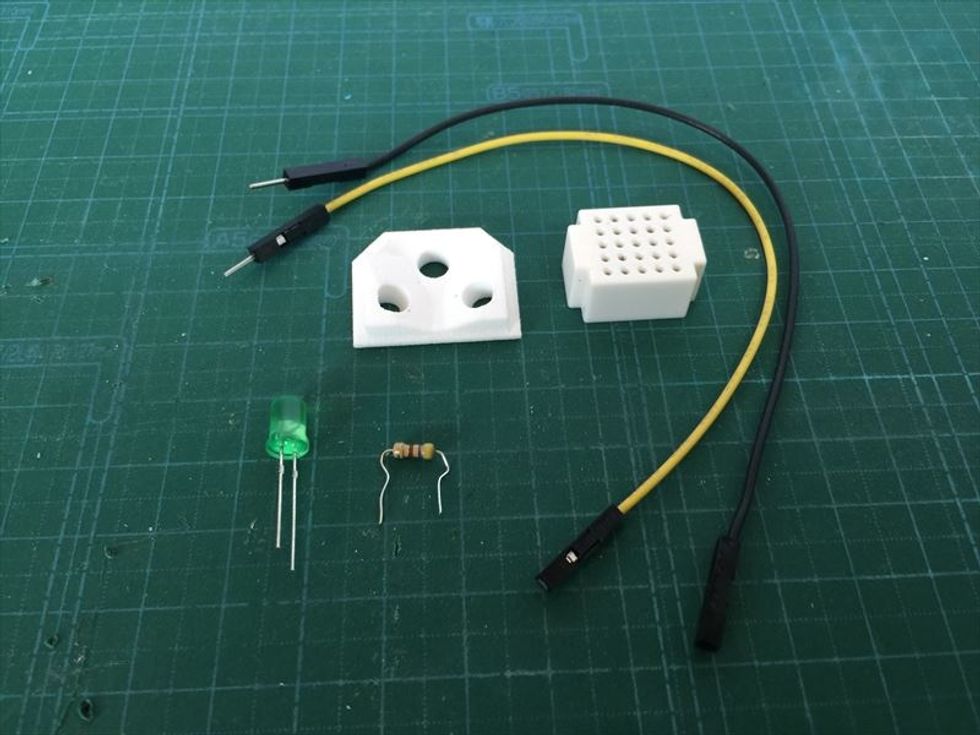

キットに付属しているLED固定プレートのほか、小型ブレッドボード、LED(直径5mm)、抵抗(470Ω)、ジャンパーケーブル(オスメス 長さ15cmぐらい)2本を用意してください。

\u672c\u5f53\u306f\uff2c\uff25\uff24\u306e\u7a2e\u985e\u306b\u3088\u3063\u3066\u9069\u5207\u306a\u62b5\u6297\u5024\u306e\u62b5\u6297\u3092\u9078\u3076\u3079\u304d\u306a\u306e\u3067\u3059\u304c\u3001470\u03a9\u306e\u62b5\u6297\u3067\u3042\u308c\u3070\u3001\u3069\u3093\u306a\uff2c\uff25\uff24\u3067\u3082\u554f\u984c\u306a\u304f\u5149\u3089\u305b\u308b\u3053\u3068\u304c\u3067\u304d\u307e\u3059\u3002

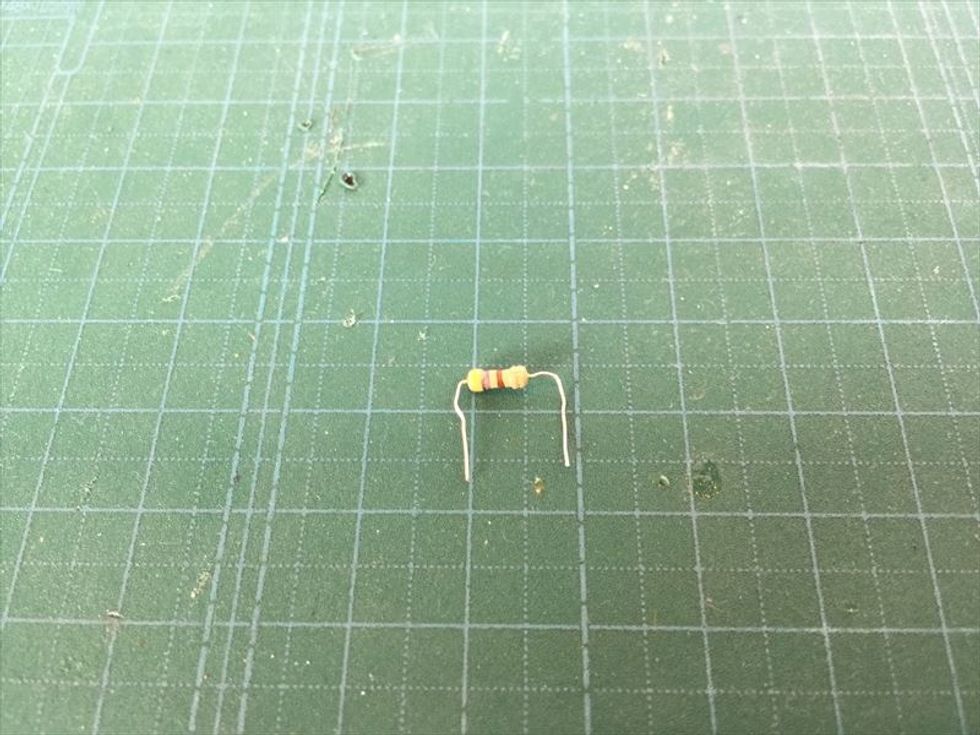

本当はLEDの種類によって適切な抵抗値の抵抗を選ぶべきなのですが、470Ωの抵抗であれば、どんなLEDでも問題なく光らせることができます。

\uff2c\uff25\uff24\u306e\uff12\u672c\u306e\u811a\u306f\u9577\u3055\u304c\u7570\u306a\u308a\u307e\u3059\u304c\u3001\u5148\u7aef\u304c\u540c\u3058\u3088\u3046\u306a\u9577\u3055\u306b\u306a\u308b\u3088\u3046\u306b\u76f4\u89d2\u306b\u6298\u308a\u66f2\u3052\u3066\u304f\u3060\u3055\u3044\u3002\u9577\u3044\u307b\u3046\u3092\u30d7\u30e9\u30b9\u3001\u77ed\u3044\u307b\u3046\u3092\u30de\u30a4\u30ca\u30b9\u306b\u63a5\u7d9a\u3057\u307e\u3059\u3002\u9006\u3060\u3068\u5149\u308a\u307e\u305b\u3093\u3002

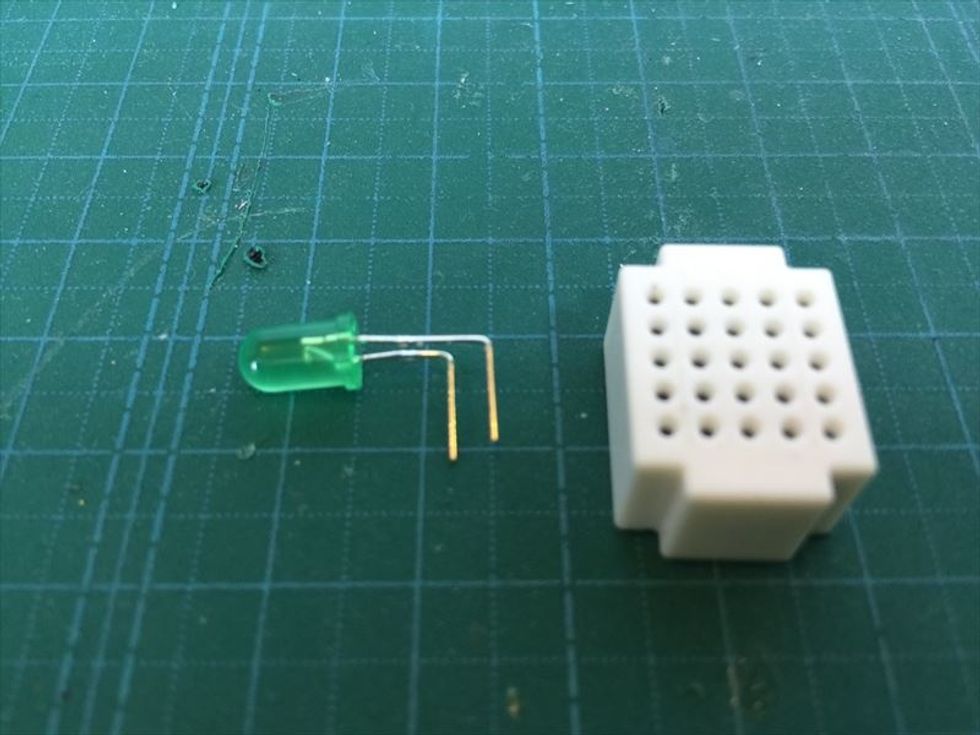

LEDの2本の脚は長さが異なりますが、先端が同じような長さになるように直角に折り曲げてください。長いほうをプラス、短いほうをマイナスに接続します。逆だと光りません。

\u30ad\u30c3\u30c8\u4ed8\u5c5e\u306e\uff2c\uff25\uff24\u30d7\u30ec\u30fc\u30c8\u306b\uff2c\uff25\uff24\u3092\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002\uff2c\uff25\uff24\u306f\u4f55\u8272\u3067\u3082\u3088\u3044\u306e\u3067\u3059\u304c\u3001\u8d64\u306f\u9854\u304c\u4e0d\u6c17\u5473\u306a\u8272\u306b\u5149\u3063\u3066\u3057\u307e\u3046\u306e\u3067\u3001\u7dd1\u3001\u9ec4\u3001\u9752\u306a\u3069\u304c\u3088\u3044\u3067\u3057\u3087\u3046\u3002

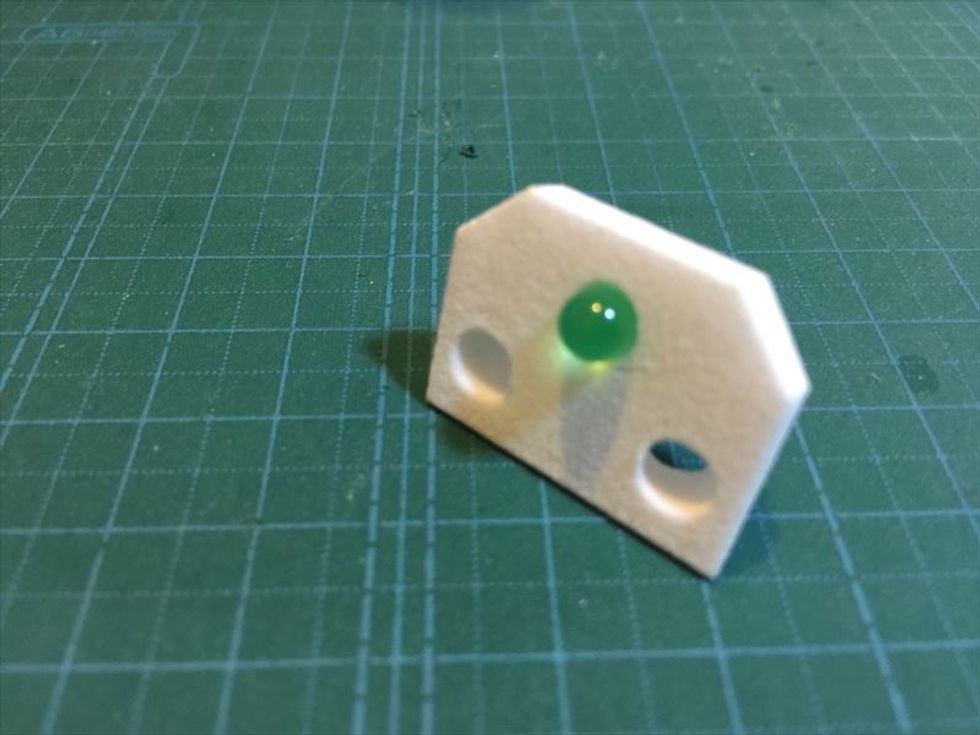

キット付属のLEDプレートにLEDを刺してください。LEDは何色でもよいのですが、赤は顔が不気味な色に光ってしまうので、緑、黄、青などがよいでしょう。

\uff2c\uff25\uff24\u3068\u62b5\u6297\u3092\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u306b\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u306e\u5411\u304d\u3092\u9593\u9055\u3048\u306a\u3044\u3088\u3046\u6ce8\u610f\u3057\u3066\u304f\u3060\u3055\u3044\u3002

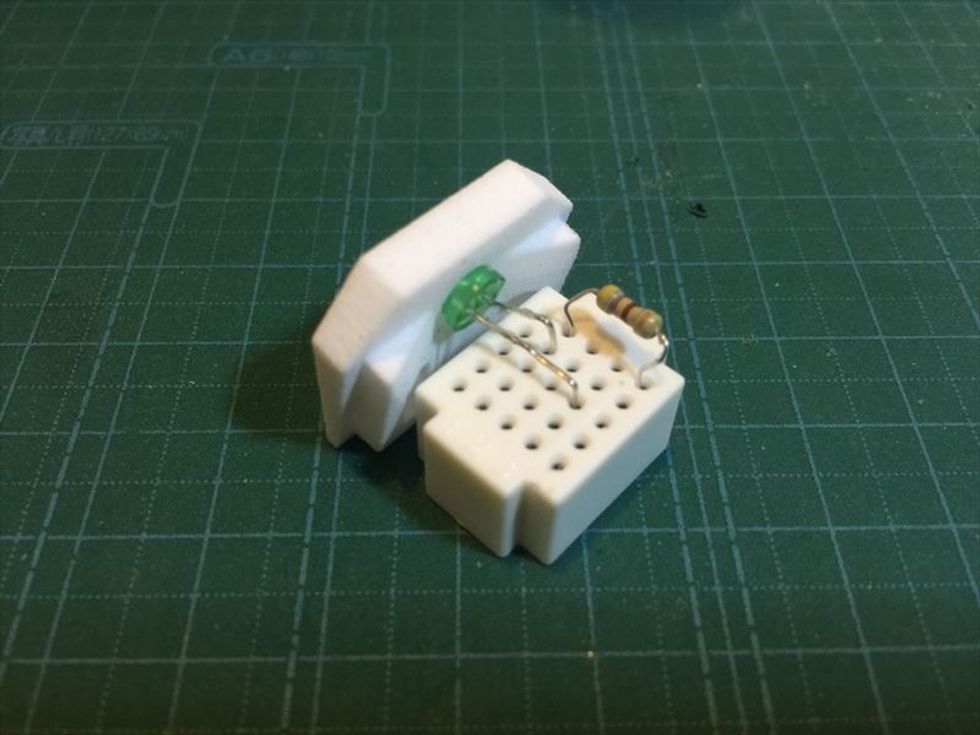

LEDと抵抗をブレッドボードに刺してください。ブレッドボードの向きを間違えないよう注意してください。

\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\uff08\u30aa\u30b9\u5074\uff09\u3092\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u306b\u523a\u3057\u3066\u304f\u3060\u3055\u3044\u3002

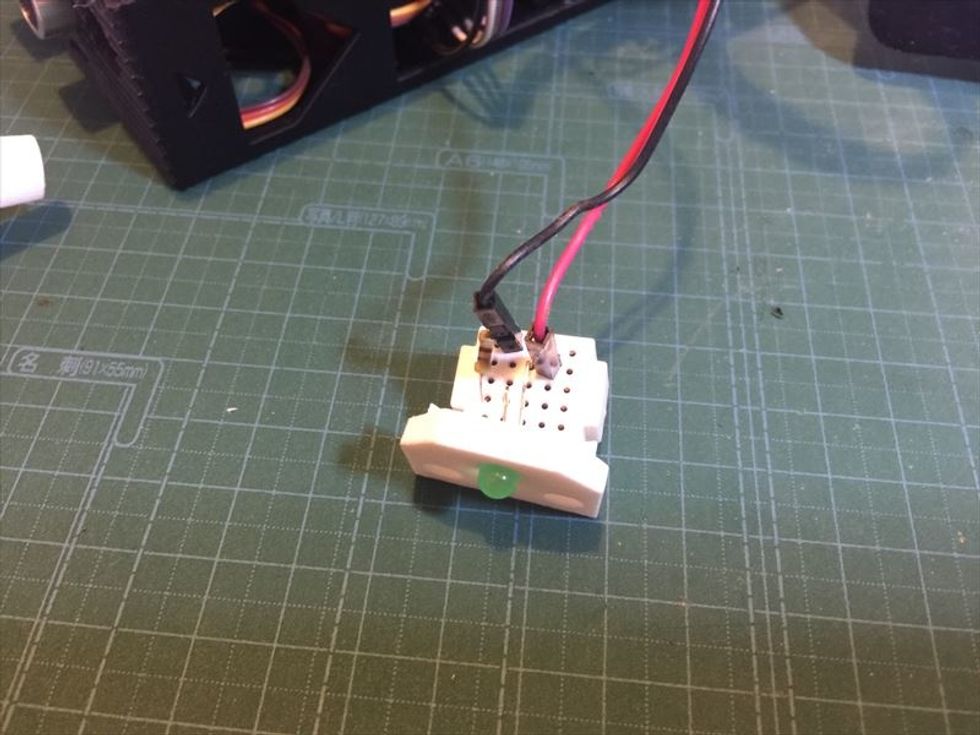

ジャンパーケーブル(オス側)をブレッドボードに刺してください。

\u30d6\u30ec\u30c3\u30c9\u30dc\u30fc\u30c9\u306e\u88cf\u306e\u7a81\u8d77\u304c\u3042\u308b\u5834\u5408\u306f\u3001\u90aa\u9b54\u306a\u306e\u3067\u30cb\u30c3\u30d1\u30fc\u306a\u3069\u3067\u5207\u3063\u3066\u304a\u3044\u305f\u307b\u3046\u304c\u3088\u3044\u3067\u3057\u3087\u3046\u3002

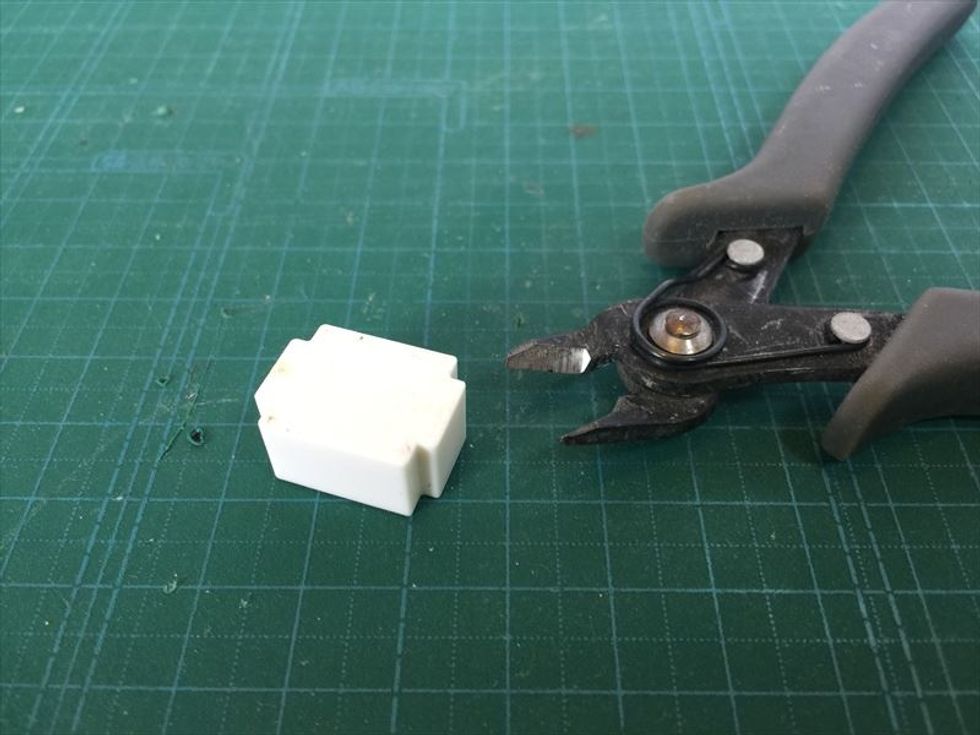

ブレッドボードの裏の突起がある場合は、邪魔なのでニッパーなどで切っておいたほうがよいでしょう。

\uff2c\uff25\uff24\u30dc\u30fc\u30c9\u3092\u30d9\u30bc\u30ea\u30fc\u306e\u773c\u93e1\u30d1\u30fc\u30c4\u306b\u523a\u3057\u8fbc\u3093\u3067\u304f\u3060\u3055\u3044\u3002

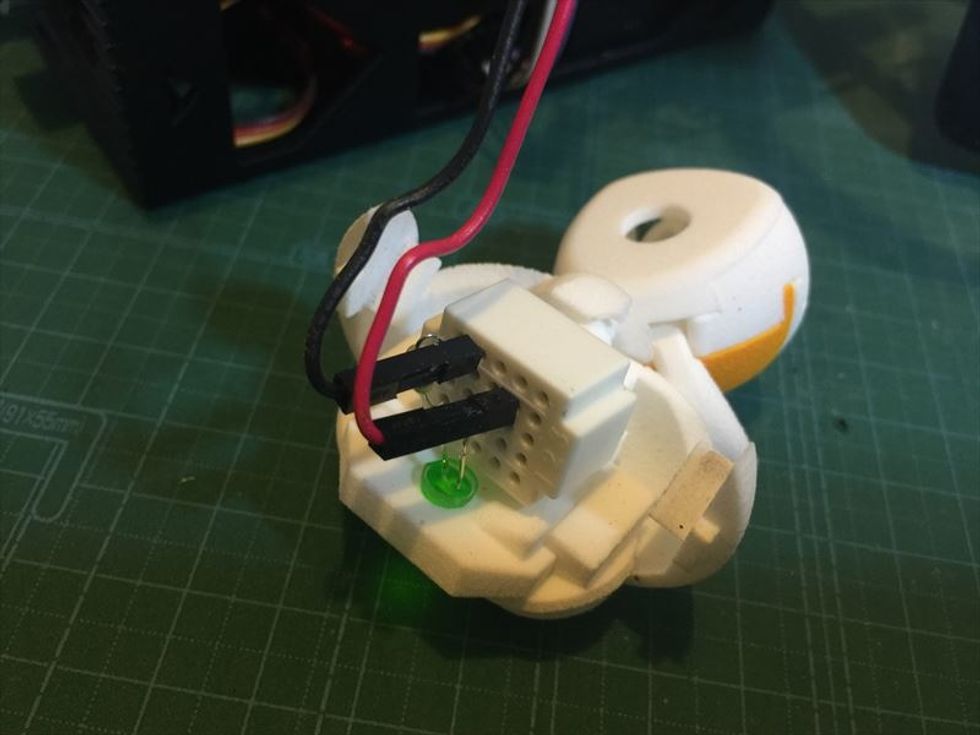

LEDボードをベゼリーの眼鏡パーツに刺し込んでください。

\u982d\u3092\u304b\u3076\u305b\u307e\u3059\u3002\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\u306f\u5f8c\u982d\u90e8\u306e\u30b9\u30ea\u30c3\u30c8\u3092\u901a\u3057\u3066\u304a\u304f\u3068\u307e\u3068\u307e\u308a\u307e\u3059\u3002

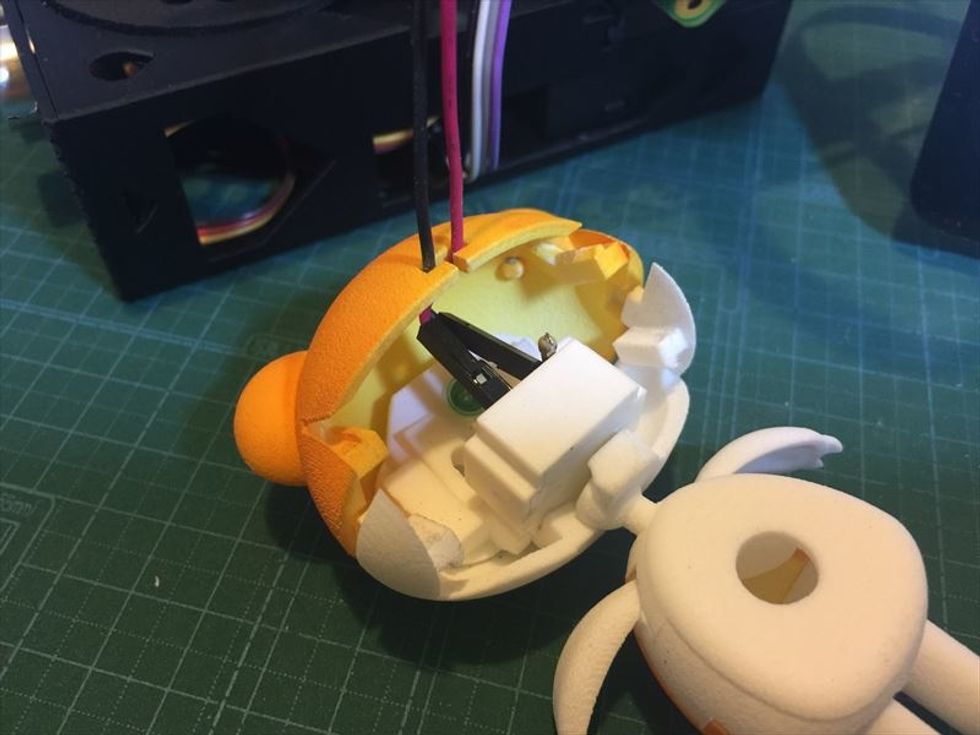

頭をかぶせます。ジャンパーケーブルは後頭部のスリットを通しておくとまとまります。

\u30b8\u30e3\u30f3\u30d1\u30fc\u30b1\u30fc\u30d6\u30eb\u3092Raspberry Pi\u306b\u63a5\u7d9a\u3057\u307e\u3059\u3002LED\u306e\u77ed\u3044\u811a\u304b\u3089\u4f38\u3073\u3066\u3044\u308b\u30b1\u30fc\u30d6\u30eb\u3092GND\u3001\u9577\u3044\u811a\u3092GPIO 24\u306b\u523a\u3057\u307e\u3059\u3002

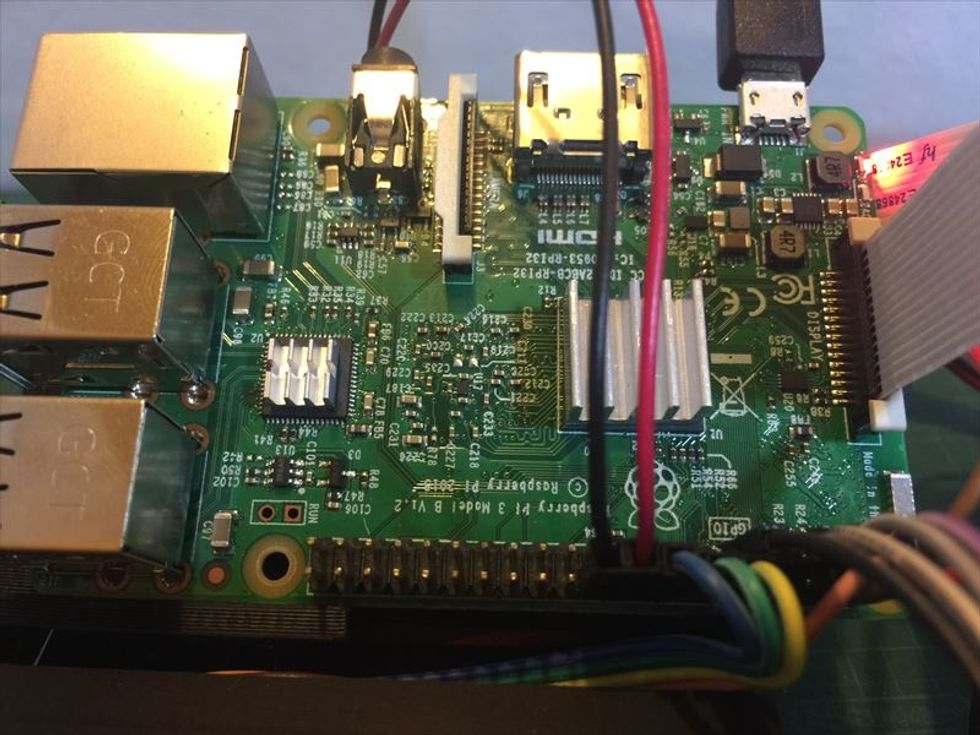

ジャンパーケーブルをRaspberry Piに接続します。LEDの短い脚から伸びているケーブルをGND、長い脚をGPIO 24に刺します。

接続完了です。お疲れ様でした。
